Çizim sorusu

[Chemical]

Biraz mantık biraz tahmin.

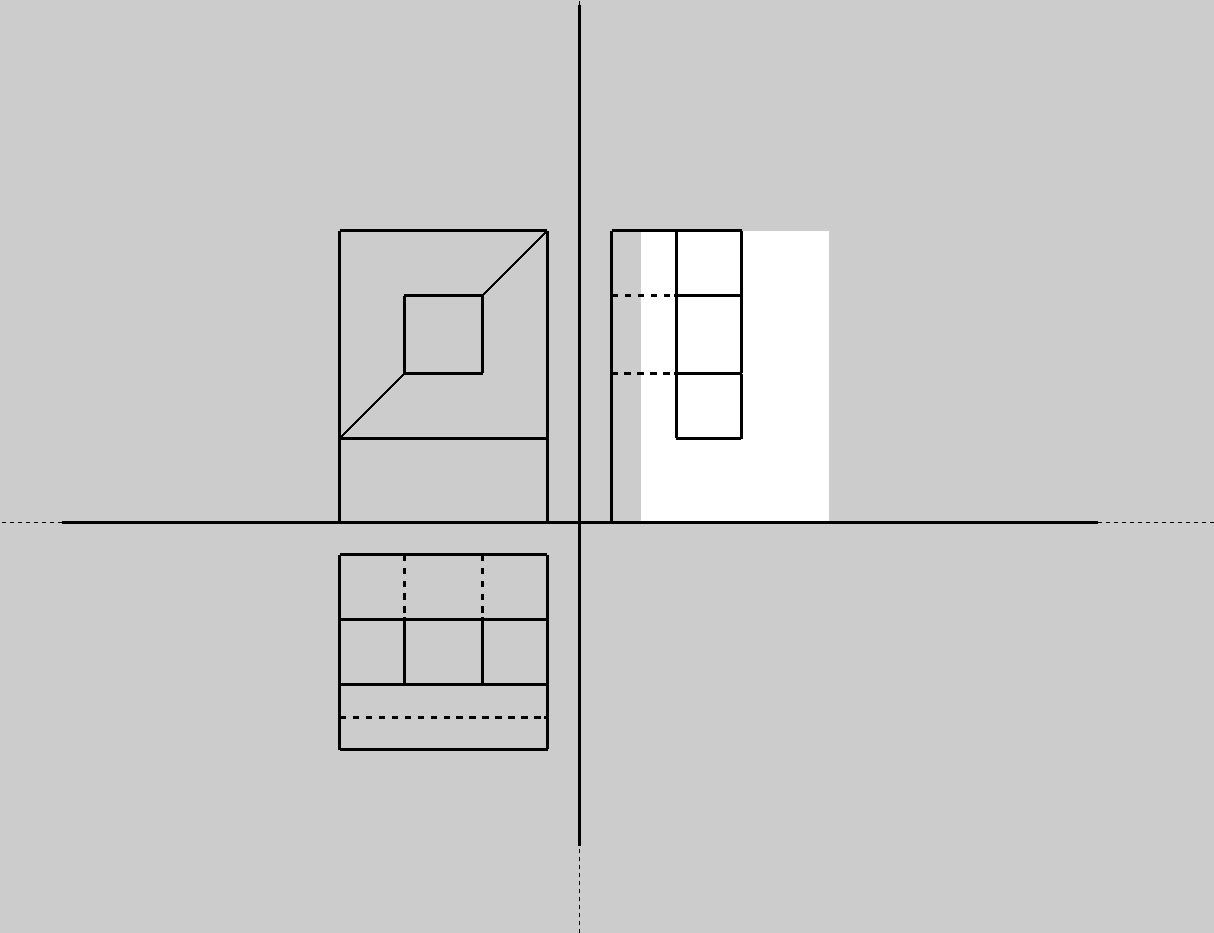

Bu şeyde sol üst karedeki çizim cismin önden görünüşü. Sol alttaki ise üstten görünüşü. Bunlara bakarak ben sağ üstteki cismin yandan görünüşünü çizdim ama beyaz bölgedeki alanı çizmem yaklaşık yarım saat aldı çünkü cismin üstten görünüşündeki yanlamasına duran kesik çizginin neye tekabül ettiğini bulamadım.
Sonra bunu 3 hocaya sordum kimse bulamadı. En sonunda gene buldum aaa çok basitmiş lan dedim.

Şimdi, beyaz bırakılmış alanı doldurabilene helal olsun. Hadi paticik iç mimarlar, entascılar, tasarımcılar, yapıcak işi olmayanlar

[Burax]

Chemical said:

Biraz mantık biraz tahmin.

Şimdi, beyaz bırakılmış alanı doldurabilene helal olsun.

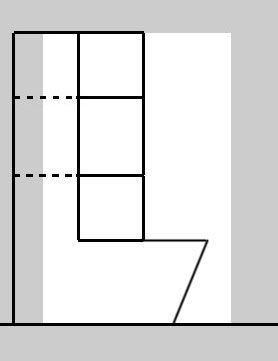

hiçbir fedakarlıktan kaçınmadım ve beyaz bırakılmış alanları doldurdum

[Chemical]

ehahaha lol öyle değil bre

[Fly]

of.



değil sanırım ama yaklaştım gibi ?

[Chemical]

tsk değil öyle olsa, cismin önünde dümdüz bir blok olsa, cismin önden görüntüsündeki bütün çizgiler kesik kesik olurdu. Görünmeyen çizgiler yani içeride kalan çizgiler kesik gösteriliyor bu arada.

[THARKAS]

hic bi sey anlamadim acikcasi...demek bunlari gorebilmek icin harbi dogustan yetenek ilgi falan lazim.

bos bos bakiyorum ole heh.

[Sly-One]

burdan çizmek zor oluo paint falan da kasamadım
-----|
......|
......|
......|
......|
-----|

noktalar yok, = bunlar da kesikli çizgi gibi düşünün.
diğerlerini düz çizgi gibi. (sağ taraftaki çizgi tek ve paralel bi çizgi, kesikli çizgiler de paralel).

son edit= uzun olmus biraz :/, folloş oldu resmen de neyse düzgün oldu hehe.

[Kojiroh]

Böyle miymiş (kırmızıları ben kodum)

[xaty]

konu hakkında hiç bi bilgim yok, sıkıntıdan çizdim.. ama olabilitesi var gibi geldi bu 2,5 çizimden anladığım kadarıyla

[Chemical]

anlamadım ben sly-one, paintte benim dosyayı açıp devam etmek kolay olmaz mı ?

[Chemical]

çizilmişleri silmece yok onlar değişmiyo eheh

[Sly-One]

dur senin yüzünden kastım gelio.

[Sly-One]

alak

[xaty]

ben silmedim ki çizilmişleri. devamına ekledim?

edit: orjinaline değil de siyah boyalı olana bakınca böyle bi cwp yazdım tabi

[Chemical]

yok öyle olmuyor sly-one, cismin önünü kapatıyorsun, cismin önü kapalı olsa önden görünüşte cismin bütün çizgileri kesik kesik olur

[xaty]

[xaty]

Chemical said:

yok öyle olmuyor sly-one, cismin önünü kapatıyorsun, cismin önü kapalı olsa önden görünüşte cismin bütün çizgileri kesik kesik olur

cismin önü ne taraf ki? bence tamamlanmış olan taraf ön tarafı?

[Sly-One]

cismin önü kapalı değil chem, sen bi daha düşün ne çizdiğimi.

[Sly-One]

neyse şimdi bıktım tartışmalardan.
en azından ben böyle gördüm, daha iyi gören varsa buyursun ikna etsin anlaşırız.

[Sly-One]

açıklayayım da, önden görünüşte sol alttan sağ üste çapraz olan çizgi, cismin ön sağ tarafında ön sol tarafına göre daha önde olan çapraz bir çıkıntı. sol tarafta da onun simetriği bir çıkıntı yarıya kadar gelmiş, ortadaki kare de ikisinin de gerisinde duruyor. önden bakınca da öyle görünür. soldan bakınca da benim çizdiğim gibi.

[Chemical]

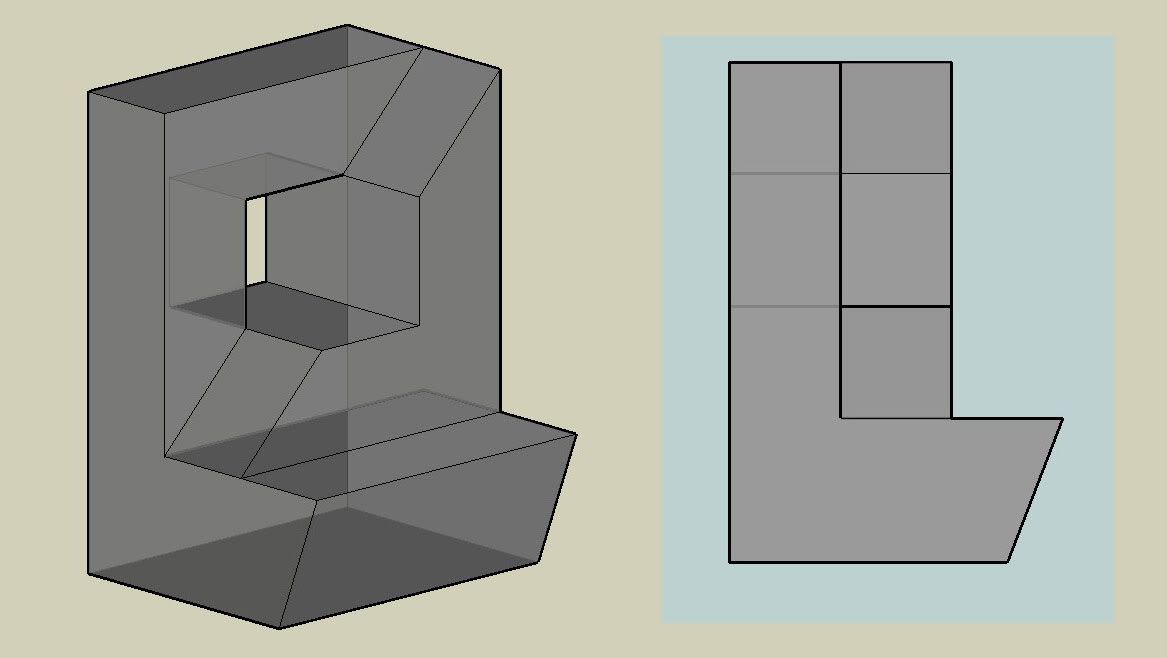

cisim bu

[Kojiroh]

Vay anasını. Harbiden doğruymuş.

[Chemical]

ney doğruymuş

[Sly-One]

ööeah.
alt parçanın açıyla yükselmesindense yukardaki parçaların ileri uzandığını düşünmek daha kolay.

[Sly-One]

ama ben üstten çizimde ortadaki karelere pek dikkat edememişim.
onlar olmuo benim çizimin üst görünüşünde tabi. YANILMIŞIM ewt.
